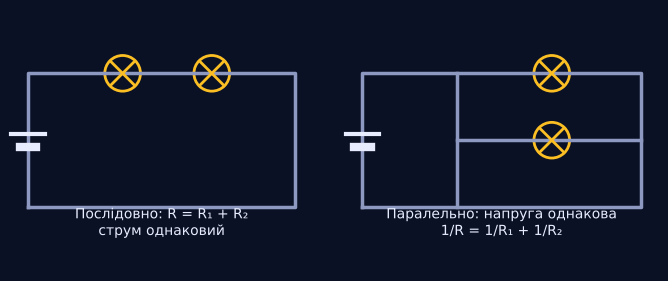

Поруч, кожен до джерела
При паралельному з'єднанні всі провідники під'єднані до тих самих двох точок.
┌—[R₁]—┐
——┤├——
└—[R₂]—┘
Закони:
U = U₁ = U₂напруга однакова
I = I₁ + I₂струми додаються
1R = 1R₁ + 1R₂для двох: R = R₁R₂R₁ + R₂
Загальний опір менший за найменший з опорів!
Приклад. 6 Ом і 3 Ом паралельно: R = 189 = 2 Ом. Від 12 В: I₁ = 2 А, I₂ = 4 А, I = 6 А.
★ЦІКАВО
Усі прилади вдома ввімкнено паралельно: кожен отримує 220 В і працює незалежно. Але що більше приладів увімкнено, то більший загальний струм — тому в щитку стоять автоматичні вимикачі.
Перевір себе: 6 задач з автоперевіркою і тренажер
▶ Розв'язувати задачіПідказки після помилок, розбір кожної задачі, бали й звання. Безкоштовно, можна без реєстрації.
