Чому не світить лампа?
Те саме — з електрикою. Запам'ятай схему й визнач, які лампи світять.
Правила, які треба тримати в голові
●
Вимикач у головній лінії розімкнено → струму немає ніде, жодна лампа не світить.
●
Послідовне з'єднання: одна лампа згоріла → коло розірване для всіх, не світить жодна. (Так було зі старими гірляндами.)
●
Паралельне з'єднання: кожна лампа на своїй гілці. Згоріла одна → інші світять далі. (Так влаштована проводка в квартирі.)
Метод відсікання гіпотез

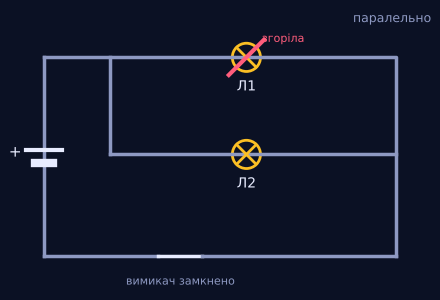

Лампа Л1 не світить. Можливі причини: (а) розімкнено вимикач, (б) згоріла Л1, (в) згоріла інша лампа в послідовному колі. Подивись на інші лампи:
●
Л2 світить → вимикач замкнено, (а) відпадає.
●
Коло паралельне → (в) теж відпадає. Лишається (б).
★ЦІКАВО
На схемах у тренажері лампи не підсвічені: світять вони чи ні — визначаєш ти.
Перевір себе: 1 задача з автоперевіркою і тренажер
