Схема зникає — думай
У реальній роботі інженер не завжди має схему перед очима: на стенді, у польоті, у розмові по телефону. Треба тримати модель у голові й відсікати хибні гіпотези.
Стійкість ракети

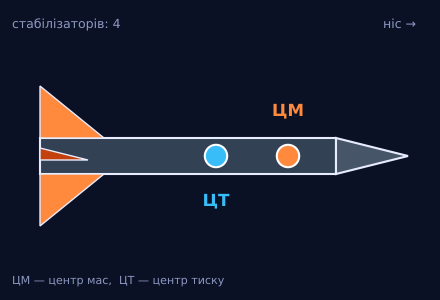

На схемі дві точки:
●
ЦМ — центр мас (де ракету можна врівноважити на пальці).
●
ЦТ — центр тиску (точка, куди «прикладена» сила потоку повітря на корпус і стабілізатори).
Правило: ракета стійка, якщо ЦМ ближче до носа, ніж ЦТ. Тоді повітря, як флюгер, повертає її носом уперед. Якщо навпаки — ракета починає кувиркатися.
Як виправити нестійку
●
Вантаж у носовий конус → ЦМ зсувається вперед.
●
Більші стабілізатори або відсунуті назад → ЦТ зсувається назад.
●
Важкий двигун у хвості зсуває ЦМ назад — небезпечно!
★ЦІКАВО
Ракетомоделісти перевіряють це в програмах-симуляторах ще до польоту. Відстань між ЦМ і ЦТ має бути хоча б 1–2 діаметри корпусу.
Тренування
Тобі на 6 секунд покажуть схему ракети: де ЦМ, де ЦТ, скільки стабілізаторів. Потім схема зникне, і ти маєш у голові поставити діагноз.
★ЦІКАВО
Дивись у першу чергу на порядок точок: що ближче до носа (ніс — праворуч).
